我在低壓配電系統中，廣泛采用中性點直接接地的系統運行方式，其目的是為了防止用電設備因緣損壞造成人身觸電和電氣火災。
從系統安的意義講，電氣火災的發生正是由于系統不能正常協調運行，以至故障產生后未能及時切除，防止火災的保護作用未能正常發揮。因此，選擇正確的接地形式，構成合理有的低壓配電系統對防止電氣火災的發生十分重要。從低壓配電系統接地保護看，常見的有下列幾種形式及點：
1、TN-C-S系統。
如圖1所示，又稱四線半系統。其點是末供電變壓器中性點直接接地，供電線路在進入建筑前由四根線路（L1，L2，L3，PEN）組成，四線的末（般是在進入建筑處）將PEN線分為中性線N和保護干線PE（并采用重復接地措施），分開后不再合并。系統利用安裝熔斷器或斷路器與線徑的配合實現相線之間、相線與中性線之間短路或過負載保護（過流保護）；用電設備的外露可導電部分通過自身的PE線接到PE干線上，當緣失，發生常見的相線與設備外露可導電部分相接觸時（接地故障之），短路電流Id可通過PE線使保護裝置動作并使外殼對地電壓降低，從而實現保護。

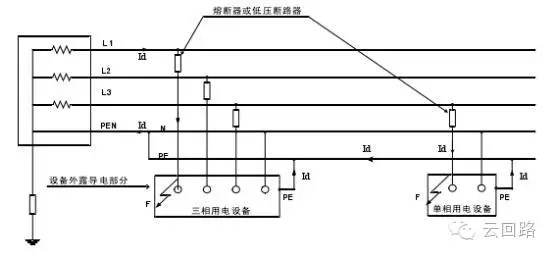

圖1 TN-C-S系統原理圖▲
2、TN-S系統。
如圖2所示，又稱五線制系統。其點是系統始終保持三根陽線L1，L2，L3，根中性線N及根保護干線PE線供電，保護原理與TN-C-S系統基本相同。

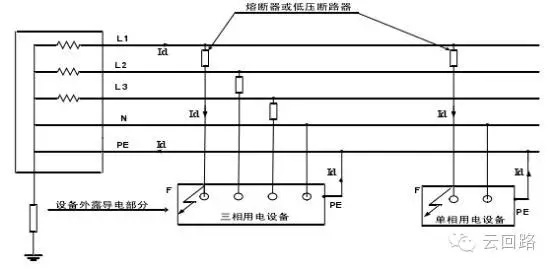

圖2 TN-S系統原理圖▲
3、TN-C系統
如圖3所示，又稱四線制系統。與TN-C-S系統的差別是PEN線進入建筑后不分開，系統內短路、過負載保護與TN-C-S系統基本相同，不同的是，其用電設備的外露可導電部分通過自身的PE線接到PEN線上實現接地故障保護。

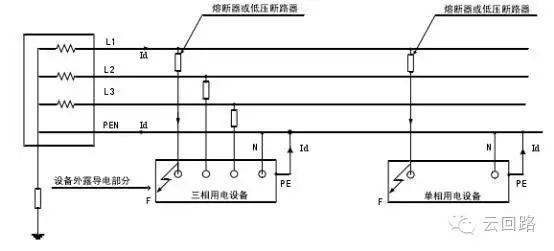

圖3 TN-C系統原理圖▲
4、TT系統
如圖4所示。與TN系統不同的是，用電設備的外露可導電部分通過各自的PE線接地實現接地故障保護。

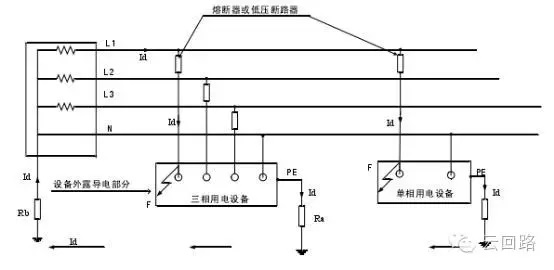

圖4 TT系統原理圖▲
以上各種接地形式系統具有各自的點，分別適用于不同的場合。TN-C系統過去是我低壓配電系統中廣泛采用的系統，在這個系統中，由于中性線與保護線合二為，可節省線路投資。但如果PEN斷線，可使接于PEN線的設備外露可導電部分帶電，對人產生觸電危險。在現在安要求較高的民用建筑中己不再采用了。
TN-S系統的中性線與保護線是分開的，正常工作時，PE線上沒有電流，當相線與設備外露可導電部分發生接觸時，短路電流可通過PE線使保護裝置動作，從而實現保護。該系統目前廣泛應用于對安要求較高的民用建筑中。
TN-C-S系統的優點與TN-S系統相同，也較多用于民用建筑。
對于TT系統，當外殼出現接地故障時，電氣設備容量較大就可能出現短路電流Id小于熔斷器熔體的額定電流的情況。此時熔體不熔斷，故障長期存在，從而電氣設備持續發熱，有可能引發電氣火災。所以，在TT系統中，只有各設備的可靠接地及合理選擇接地電阻參數，才能使該系統安運行。
