剩余電流保護裝置的正確接線，關系到保護裝置能否正確動作，同時也關系到保護裝置的正常運行、關系到能否起到防護人身電擊、電氣設備損壞、電氣火災事故的問題。
一、剩余電流保護裝置接線要點
1、根據低壓系統接地型式確定接線方式
剩余電流保護裝置在安裝接線前，首先應查清低壓系統接地型式，我國低壓系統接地型式有TT、TN、IT系統。由于IT系統自形成一個封閉系統，在特殊情況下采用，且安全性能高，一般不采用剩余電流保護裝置作為人身電擊、電氣火災保護，在此不作論述。
TN系統中，又可分為TN-C、TN-C-S、TN-S系統。剩余電流保護裝置在TT、TN-C-S、TN-S系統中的接線要求是不同的，在TN-C系統是不能安裝剩余電流保護裝置的，必須改造為TN-C-S、TN-S或局部TT系統后才能安裝。在TN-C-S系統中，對安裝剩余電流保護裝置的要求更嚴格，不然接線錯誤會造成誤動作或拒動作。
① 在TT系統中的接線要求
在TT系統中，無論是220 V電源供電的電氣設備，接用二極二線式剩余電流保護裝置，還是三相設備與單相設備共用的三相四線式380 V電源供電的電氣設備， 接用三極四線式或四極四線式剩余電流保護裝置，其中性線必須穿過剩余電流保護裝置。
② 在TN-S系統中的接線要求
在TN-S系統中，必須滿足上述1.1.1在TT系統中的接線要求外，還必須滿足，保護（PE）線不能通過剩余電流保護裝置。
③ 在TN-C-S系統中的接線要求
TN-C-S系統由TN-C系統改造而來。只有將TN-C系統改造為TN-C-S系統、TN-S系統或局部TT系統。才允許安裝剩余電流保護裝置。
TN-C-S系統接線必須滿足上述1.1.1、1.1.2中對N線和PE線的要求。
在TN-C-S系統中，剩余電流保護裝置只允許使用在N線與PE線分開部分。通過剩余電流保護裝置的N線，不得作為PE線，不得重復接地。
剩余電流保護裝置負荷側的N線，只能作為中性線，不得與其他回路共用。
TN-C系統的配電線路因運行需要，在N線必須有重復接地時，不應將剩余電流保護裝置作為線路電源端保護。
2、 根據電氣設備的供電確定接線方式
單相220 V電源供電的電氣設備，接線時應有一根相線和一根N線穿過二極二線式剩余電流保護裝置。
三相三線式380 V電源供電的電氣設備，接線時應有三根相線穿過三極三線式剩余電流保護裝置。
三相四線式380 V電源供電的電氣設備，在三相設備與單相設備共用的電路接線時，應有三根相線和一根N線穿過三極四線式或四極四線式剩余電流保護裝置。
三極四線式或四極四線式剩余電流保護裝置，分為中性極不能斷開和能斷開兩種，接線時要和供電方式相配合。

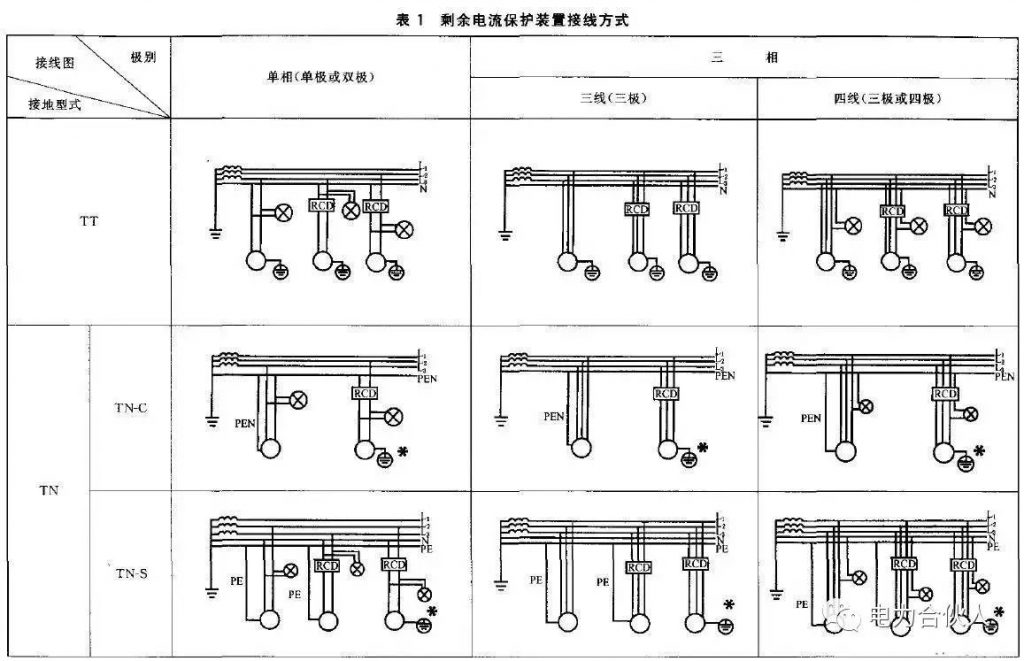

以上所述的接線方式均表示在表1圖中。
二、其他注意事項
1. 接線時必須分清負荷側和電源側
電子式剩余電流保護裝置接線時，必須分清負荷側和電源側，因為電子式剩余電流保護裝置的脫扣器，只是在剩余電流互感器有故障信號輸出后，使晶閘管導通，瞬時接通電壓線圈使斷路器脫扣，這個電壓線圈在切斷電源后應立即斷電。如果負荷側和電源側反接，則剩余電流斷電器動作后，仍有電壓施加在電壓線圈上，有燒壞電壓線圈的可能。
2. 接線必須正確
由于三極三線式、三極四線式或四極四線式剩余電流保護裝置，均有可能使用于單相電路中，試驗電阻不必變動，但接線必須正確。單相電源的相線、中性（N）線必須接在試驗電阻對應的接線端子上，否則在對試驗按扭進行動作試驗時，將不起作用。
剩余電流保護裝置在接線中，會遇到很多具體問題，特別是在TN-C-S系統中，由TN-C系統改造而來，常常會因N線和PE線混淆而造成接線錯誤。因此要根據具體情況確定正確接線方式。一般情況下，可按照GB13955-2005中剩余電流保護裝置接線方式接線，如表1中圖示所示。
注1：L1、L2、L3為相線；N為中性線；PE為保護線；PEN為中性線和保護線合一；為單相或三相電氣設備；為單相照明設備；為剩余電流保護裝置；為不與系統中性接地點相連的單獨接地裝置，作保護接地用。
注2：單相負載或三相負載在不同的接地保護系統中的接線方式圖中，左側設備為未裝有剩余電流保護裝置，中間和右側為裝用剩余電流保護裝置的接線圖。
注3：在TN-C系統中使用剩余電流保護裝置的電氣設備，其外露可接近導體的保護線應接在單獨接地裝置上而形成局部tt系統，如TN-C系統接線方式圖中的右側設備帶*的接線方式。
注4：表中TN-S及TN-C-S接地型式，單相和三相負荷的接線圖中的中間和右側接線圖為根據現場情況，可任選其一的接地方式。
