一、漏電保護器的用途
漏電保護器又稱漏電保護開關，是種新型的電氣安裝置，其主要用途：
1、防止由于電氣設備和電氣線路漏電引起的觸電事故。
2、防止用電過程中的單相觸電事故。
3、及時切斷電氣設備運行中的單相接地故障，防止因漏電引起的電氣火災事故。
4、在用電過程中，由于電氣設備本身的缺陷、使用不當和安技術措施不利而造成的人身觸電和火災事故，給人民的生命和財產帶來了不應有的損失，而漏電保護器的出現，對預防各類事故的發生，及時切斷電源，保護設備和人身安，提供了可靠而有的技術手段。
二、漏電保護器的工作原理
漏電保護器稱殘余電流動作保護器，主要由三部分組成：檢測元件、中間放大環節和操作執行機構。
電氣設備漏電時，將呈現出異常的電流和電壓信號。漏電保護裝置通過檢測此異常電流或異常電壓信號，經信號處理，促使執行機構動作，借助開關設備迅速切斷電源，實施漏電保護。

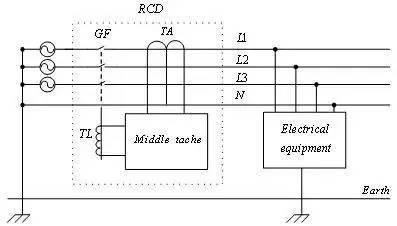

下圖是漏電保護開關在三相四線系統中的般接線圖。
其中：TA為零序電流互感器，GF為主開關，TL為主開關GF的分勵脫扣器線圈。
當被保護電路發生漏電或有人觸電時，由于漏電電流的存在，通過TA次側各相負荷電流的相量和不再等于零，即 IL1+IL2+IL3+IN≠0產生了剩余電流，TA二次側線圈就有感應電動勢產生，此信號經中間環節進行處理和比較，當達到預定值時，使主開關分勵脫扣器線TL通電，驅動主開關GF自動跳閘，迅速切斷被保護電路的供電電源，從而實現保護。
三、漏電保護器主要參數
漏電保護器有分?jǐn)嚯娐返墓δ埽瑫r(shí)內部電路需要供電，因此在選擇漏電保護器時先確保 <頻率> <額定電壓> <額定電流>滿足配電網絡的需求。
同時漏電保護器需要按照漏電流大小進行動作，因此具有三個的參數：
1、額定漏電動作電流 在規定的條件下，使漏電保護器動作的電流值。例如30mA的保護器，當通入電流值達到30mA時，保護器即動作斷開電源。
2、額定漏電動作時間 是指從突然施加額定漏電動作電流起，到保護電路被切斷為止的時間。例如30mA×0.1s的保護器，從電流值達到30mA起，到主觸頭分離止的時間不超過0.1s。
3、額定漏電不動作電流 在規定的條件下，漏電保護器不動作的電流值，般應選漏電動作電流值的二分之。例如漏電動作電流30mA的漏電保護器，在電流值達到15mA以下時，保護器不應動作， 否則因靈敏度太高容易誤動作，影響用電設備的正常運行。

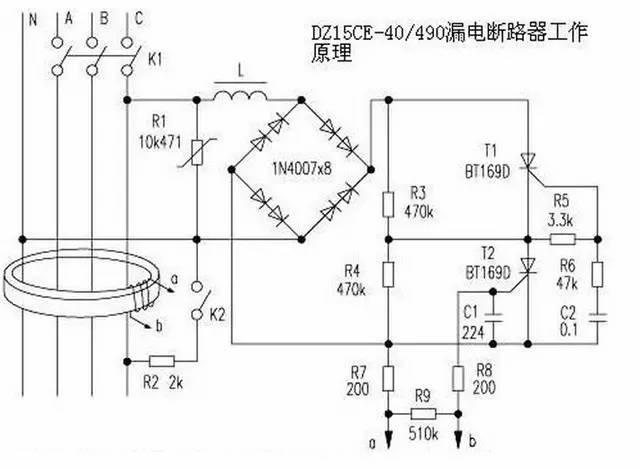

四、漏電保護器電路原理圖介紹
圖中L為電磁鐵線圈，漏電時可驅動閘刀開關K1斷開，每個橋臂用兩只1N4007串聯可提高耐壓。R3、R4阻值很大，所以K1合上時，流經L的電流很小，不足以造成K1斷開。R3、R4為可控硅T1、T2的均壓電阻，可以降低對可控硅的耐壓要求。K2為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕K2，K2接通，相當于外線火線對地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為零，磁環上的檢測線圈的a、b兩就有感應電壓輸出，此電壓立即觸發T2導通。由于C2預先有定電壓，T2導通后，C2便經R6、R5、T2放電，使R5上產生電壓觸發T1導通。T1、T2導通后，流經L的電流增大，使電磁鐵動作，驅動開關K1斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用電設備漏電引起電磁鐵動作的原理與此相同。R1為壓敏電阻，起過壓保護作用。
五、漏電保護器主要作用

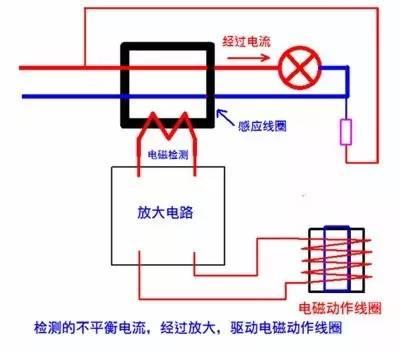

漏電保護器內部裝有零序互感器，隨時監測火線與零線的電流，正常情況下，電流從火線流到零線，兩根電線的電流應該是相等的，在零序互感器上感應出的磁場大小相同方向相反，相互抵消。
漏電時，部分電流流入大地，導致火線的電流大于零線，零序互感器內的磁場不再平衡，其次繞組便感應出電壓，觸發內部的晶閘管，晶閘管導通后接通電磁脫扣器電源，使脫扣器立即自動跳閘關閉電源。
漏電保護器能夠防止觸電的原因就在于此，因?yàn)槁╇姾?，它能夠?.1秒內斷開電源，因此可以保證安。
舉例煤礦電動機及其供電線路發生的漏電故障常見的有以下幾種：
1、由于受潮使電動機及其供電線路緣電阻下降，漏地電流增加使電動機外殼及電器外殼帶電；
2、電動機及其供電線路緣因老化、機械損傷或電壓性擊穿等原因使相接地（金屬性接地或弧光接地）；
3、電動機及其供電線路帶電體的裸露部分（如有機械性損壞或檢修時）被人員直接或通過工具等導電體接觸造成相接地的觸電事故（偶然性、短暫性）。
發生漏電故障，如不及時保護，別在煤礦井下有著嚴重的后果：
它可能導致人身生命的危險；
它可能引起瓦斯、煤塵的爆炸；
它可能提前點燃雷管。
對于中性點接地系統以及系統有著較大分布電容的中性點不接地系統都有可能使電動機相繞組燒毀。為此對煤礦電動機及其供電線路，別是井下，必須進行漏電保護。
★什么是直接接觸和間接接觸保護？
當人體接觸帶電體有電流通過人體時，就叫人體觸電。按照人體觸電的原因可分為直接觸電和間接觸電。直接觸電，是指人體直接觸及帶電體（如觸及相線），導致的觸電。間接觸電，是指人體觸及正常情況下不帶電，故障情況下帶電的金屬導體（如觸及漏電設備的外殼），導致的觸電。根據觸電的原因不同，對觸電所采取的防觸電措施也分為：直接接觸保護相間接接觸保護。直接接觸保護般可采用緣、防護罩、圍欄、安距離等措施；間接接觸保護般可采用保護接地（接零）、保護切斷、漏電保護器等措施。
★人體觸電時的危險是什么？
人體觸電時，通入人體的電流越大相電流持續的時間越長就越危險。其危險程度大致可以劃分為三個階段：感知－擺脫－室顫。
①感知階段。由于通入電流很小，人體能有感覺（般大于0.5mA），此時對人不構成危害。
?、跀[脫階段。指手握電觸電時，人能擺脫的電流值（般大于10mA），此電流雖有定危險，但可以自己擺脫，所以基本也構不成致命的危險。當電流增大到定程度，觸電者將因肌肉收縮，發生痙攣導致抓緊帶電體，不能自己擺脫。
③室顫階段。隨電流加大和觸電時間延長（般大于50mA和ls），將導致發生心室顫動，如果不立即斷開電源，將會導致死亡。由此可以看出，心室顫動是人體觸電致死的主要原因。所以，對人的保護，常用不引起心室顫動，作為確定電擊保護性的依據。
★“30mA·s”的安性是什么？
通過大量的動物試驗和研究表明，引起心室顫動不僅與通過人體的電流（I）有關，而且與電流在人體中持續的時間有關，即由通過人體的安電量Q=I×t來確定，般為50mA·s。就是說當電流不大于50mA，電流持續時間在ls以內時，般不會發生心室顫動。但是，如果按照50mA·s控制，當通電時間很短而通人電流較大時（例如500mA×0.1s），仍然會有引發心室顫動的危險。雖然低于50mA·s不會發生觸電致死的后果，但也會導致觸電者失去知覺或發生二次傷害事故。
實踐證明，用30mA·s作為電擊保護裝置的動作性，無論從使用的安性還是制造方面來說都比較合適，與50mA·s相比較有1.67倍的安率（K=50/30=1.67）。
從“30mA·s”這個安限值可以看出，即使電流達到100mA，只要漏電保護器在0.3s之內動作并切斷電源，人體尚不會引起致命的危險。故30mA·s這個限值也成為漏電保護器產品的選用依據。
★哪些用電設備需安裝漏電保護器？
《施工現場臨時用電安技術規范》中規定，“施工現場所有用電設備，除作保護接零外，必須在設備負荷線的處設置漏電保護裝置。”以上規定講了三個方面：
?、偈┕がF(xiàn)場所有用電設備都要裝設漏電保護器。因?yàn)榻ㄖ┕ぢ短熳鳂I(yè)、潮濕環境、人員多變，再加上設備管理環節薄弱，所以用電危險性大，要求所有用電設備包括動力及照明設備、移動式和固定式設備等。當然不包括使用安電壓供電和隔離變壓器供電的設備。
?、谠邪匆?guī)定進行的保護接零（接地）措施仍按要求不變，這是安用電的基本的技術措施不能拆除。
③漏電保護器安裝在用電設備負荷線的處。這樣做的目的，對用電設備進行保護的同時，也對其負荷線路進行保護，防止由于線路緣損壞造成的觸電事故。
★為什么進行了保護接零（接地）后，還要加裝漏電保護器？
無論保護接零還是接地措施，其保護范圍都是伺限的。例如“保護接零”，就是把電氣設備的金屬外殼與電網的零線連接，并在電源側加裝熔斷器。
當用電設備發生碰殼故障（某相與外殼碰觸）時，則形成該相對零線的單相短路，由于短路電流很大，迅速將保險熔斷，斷開電源進行保護。
其工作原理是把“碰殼故障”改變?yōu)椤皢蜗喽搪饭收稀保瑥亩@取大的短路電流切斷保險。然而，工地的電氣碰殼故障并不頻繁，經常發生的是漏電故障，如設備受潮、負荷過大、線路過長、緣老化等造成的漏電，這些漏電電流值較小，不能迅速切斷保險，因此，故障不會自動消除而長時間存在。但這種漏電電流對人身安已構成嚴重的威脅。所以，還需要加裝靈敏度更高的漏電保護器進行補充保護。
★漏電保護器的種類有哪些？
漏電保護器按不同方式分類來滿足使用的選型。如按動作方式可分為電壓動作型和電流動作型；按動作機構分，有開關式和繼電器式；按數和線數分，有單二線、二、二三線等等。下面按動作靈敏度和按動作時間分類：
?、侔磩?dòng)作靈敏度可分為：高靈敏度：漏電動作電流在30mA以下；中靈敏度：30~1000mA；低靈敏度：1000mA以上。
?、诎磩?dòng)作時間可分為：快速型：漏電動作時間小于0.ls；延時型：動作時間大于0.1s，在0.1-2s之間；反時限型：隨漏電電流的增加，漏電動作時間減小。當額定漏電動作電流時，動作時間為0.2~1s；1.4倍動作電流時為0.1，0.5s；4.4倍動作電流時為小于0.05s。
★電子式與電磁式漏電保護器有何不同？
漏電保護器按脫扣方式不同分為電子式與電磁式兩類：
?、匐姶琶摽坌吐╇姳Ｗo(hù)器，以電磁脫扣器作為中間機構，當發生漏電電流時使機構脫扣斷開電源。這種保護器缺點是：成本高、制作工藝要求復雜。
優點是：電磁元件抗干擾性強和抗沖擊（過電流和過電壓的沖擊）能力強；不需要輔助電源；零電壓和斷相后的漏電性不變。
?、陔娮邮铰╇姳Ｗo(hù)器，以晶體管放大器作為中間機構，當發生漏電時由放大器放大后傳給繼電器，由繼電器控制開關使其斷開電源。這種保護器優點是：靈敏度高（可到5mA）；整定誤差小，制作工藝簡單、成本低。
缺點是：晶體管承受沖擊能力較弱，抗環境干擾差；需要輔助工作電源（電子放大器般需要十幾伏的直流電源），使漏電性受工作電壓波動的影響；當主電路缺相時，保護器會失去保護功能。
★漏電斷路器有哪些保護功能？
漏電保護器主要是當用電設備發生漏電故障時提供保護的裝置，安裝漏電保護器時，應另外安裝過流保護裝置。當采用熔斷器作為短路保護時，其規格的選用應與漏電保護器的通斷能力相適應。
目前廣泛采用了將漏電保護裝置與電源開關（自動空氣斷路器）組裝在起的漏電斷路器，這種新型的電源開關具有短路保護、過載保護、漏電保護和欠壓保護的能。安裝時簡化了線路，縮小了電箱的體積和便于管理。
漏電斷路器銘型號其含義如下：使用時應注意，因?yàn)槁╇姅嗦菲骶哂卸嘀胤雷o(hù)性能，當發生跳閘時，應具體分清故障原因：當漏電斷路器因短路分?jǐn)鄷r(shí)，須開蓋檢查觸頭是否有燒損嚴重或凹坑；當因線路過載跳閘時，不能立即重新閉合。
由于斷路器裝有熱繼電器作為過載保護，當出現大于額定電流時，雙金屬片彎曲使觸頭分開，必須待雙金屬片自然冷卻恢復原狀后，方可使觸頭重新閉合。
當因漏電故障造成的跳閘時，必須查明原因排除故障后，方可重新合閘，嚴禁強行合閘。漏電斷路器發生分?jǐn)嗵l時，L般手柄處于中間位置，當重新閉合時，需先將操作手柄向下扳動（分?jǐn)辔恢茫共僮鳈C(jī)構重扣合，再向上進行合閘。漏電斷路器可用于容量較大（大于4.5kw）的動力線路不頻繁操作的開關電器。
★如何選用漏電保護器？
選擇漏電保護器應按照使用目的和根據作業條件選用：
按保護目的選用
?、僖苑乐谷松碛|電為目的。安裝在線路末，選用高靈敏度，快速型漏電保護器。
②以防止觸電為目的與設備接地并用的分支線路，選用中靈敏度、快速型漏電保護器。
③用以防止由漏電引起的火災和保護線路、設備為目的的干線，應選用中靈敏度、延時型漏電保護器。
按供電方式選用
?、俦Ｗo(hù)單相線路（設備）時，選用單二線或二漏電保護器。
②保護三相線路（設備）時，選用三產品。
?、奂扔腥嘤钟袉蜗鄷r(shí)，選用三四線或四產品。
在選定漏電保護器的數時，必須與被保護的線路的線數相適應。保護器的數是指內部開關觸頭能斷開導線的根數，如三保護器，是指開關觸頭可以斷開三根導線。而單二線、二三線、三四線的保護器，均有根直接穿過漏電檢測元件而不斷開的中性線，在保護器外殼接線子標有”N”字符號，表示連接工作零線，此子嚴禁與PE線連接。
應當注意：不宜將三漏電保護器用于單相二線（或單相三線）的用電設備。也不宜將四漏電保護器用于三相三線的用電設備。更不允許用三相三漏電保護器代替三相四漏電保護器。
★按照分配電的要求，電箱應該有幾種設置？
施工現場般按三配電，所以電箱也應按分設置，即在總配電箱下，設分配電箱，分配電箱以下設開關箱，開關箱以下就是用電設備。
配電箱是配電系統中，電源與用電設備之間送電和配電的中樞環節，是門用作分配電力的電氣裝置，各配電都是經過配電箱進行的?？偱潆娤淇刂普麄€(gè)系統的配電，分配電箱控制每支路的配電。
開關箱是配電系統的末，再往下就是用電設備，每臺用電設備由自己用的開關箱控制，實行機閘。不得幾臺設備合用個開關箱，防止誤操作事故；也不要把動力與照明控制合置在個開關箱內，防止因動力線路故障影響照明。開關箱上接電源下接用電設備，操作頻繁、危險性大，必須引起重視。
電箱內各電器元件的選擇，必須與線路和用電設備相適應。電箱安裝垂直、牢固，周圍留有操作空間，地面無積水、無雜物，附近無熱源、無振動，電箱應防雨、防塵。開關箱距離被控制的固定設備不應超過3m。
★為什么要采用分保護？
因?yàn)榈蛪汗┡潆姲愣疾捎梅峙潆姟Ｈ绻辉诰€路末（開關箱內）安裝漏電保護器，雖然發生漏電時，能斷開故障線路，但保護范圍??；同樣，若只在分支干線（分配箱內）或干線（總配電箱內）安裝漏電保護器，雖然保護范圍大，如果某用電設備漏電跳閘時，將造成整個系統部停電，既影響無故障設備的正常運行，又不便查找事故，顯然這些保護方式都有不足之處。
因此，應接線路和負載等不同要求，在低壓干線、分支線路和線路末，分別安裝具有不同漏電動作性的保護器，形成分漏電保護網。分保護時，各選用保護范圍應相互配合，保證在末發生漏電故障或人身觸電事故時，漏電保護器不越動作；同時要求，當下保護器發生故障時，上保護器動作，補救下失靈的意外情況。
實行分保護，可使每臺用電設備均有兩以上的漏電防護措施，不僅對低壓電網所有線路末的用電設備創造了安運行條件和提供了人身安的直接接觸與間接接觸的多重防護，而且可以限度地縮小發生故障時停電的范圍，且容易發現和查找故障點，對提高安用電水平和降低觸電事故、保障作業安有著積的作用。
